LAB 3 Remote Mikrotik RouterBoard





LAB 3 Remote Mikrotik RouterBoard

The purpose of the learning

• for more know how to remote mikrotic routerboard \
• to know how to add and change the ip address via CLI or via GUI

Tujuan Pembelajaran:

• Untuk mengetahui berbagai cara meremote RouterBoard Mikrotik
• Untuk mengetahui cara menambahkan dan mengubah IP via CLI maupun via GUI

General concept

 Remote Controller or called commonly  Remote control is an electronic device used to operate a machine remotely. The term remote control is also often shortened to remote only. In general, long-distance used to give commands from a distance to televisions or other electronic items such as streo system and DVD player. Remote control for these devices are usually small wireless handheld objects with a series of buttons for adjusting various settings such as television channel, track number and volume.

Konsep Dasar:

          Remote Controller atau yang biasa disebut Pengendali jarak jauh merupakan sebuah alat elektronik yang digunakan untuk mengoperasikan sebuah mesin dari jarak jauh. Istilah remote control juga sering disingkat menjadi remot saja. Pada umumnya, pengndali jarak jauh digunakan untuk memberikan perintah dari kejauhan kepada televisi atau barang-barang elektronik lainnya seperti system streo dan pemutar DVD. Remot control untuk perangkat-perangkat ini biasanya berupa benda kecil nirkabel yang digenggam dengan sederetan tombol untuk menyesuaikan berbagai setting, seperti misalnya saluran televisi, nomer trek dan volume suara



Configuration
A. remote via winbox
Konfigurasi:
A. Meremot melalui Winbox

• the first is setting the ip address at client with ip addres 192.168.88.2
• Setting IP address pada client (windows) dengan IP 192.168.88.2

• open the winbox application and login as ip address
• Buka aplikasi Winbox lalu login menggunakan IP address

• Kemudian pilih IP lalu Address dan klik dua kali pada IP 192.168.88.1 dan ubah menjadi 192.168.5.1

• Jika berhasil kita akan keluar secara otomatis (disconect) karena perbedaan jaringan

B. Mengubah IP mealui terminal

• Jika kalian menggunakan RouterOS maka yang akan kalian temui adalah tampilan CLI. Namun pada Winbox kita juga bisa menggunakan terminal dengan cara klik pada new terminal. Jangan lupa untuk mengubah IP address pada client menjadi 192.168.5.2
• Jalankan perintah ip address print

• Karena mikrotik saya sudah mempunyai IP  maka kita ubah IP nya dengan cara mengetikan "ip address edit number=0 value-name=address" lalu enter. Kemudian ubah IP addressnya menjadi 192.168.4.1 dan tekan ctrl + o

C. Meremote melalui SSH

• Pastikan IP client anda diubah terlebih dahulu menjadi 192.168.3.2. Kemudian buka aplikasi putty dan isikan IP address mikrotik pada host name 192.168.3.1. Lalu pilih open

• Kemudian login sebagai "admin" dan tanpa password. Lalu tunggu hingga proses login selesai.

D. Meremote melalui Telnet

• Aktifkan terlebih dahulu telnet client. Buka turn windows fitur on or off. Lalu ceklis pada telnet client dan pilih OK

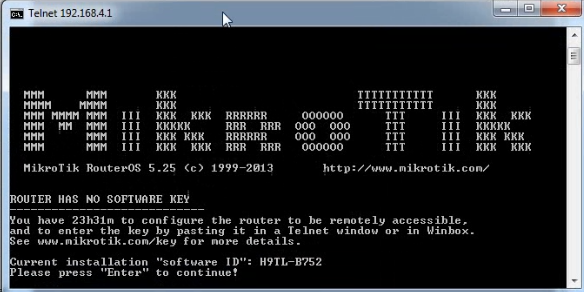

• Buka CMD (command Prompt) lalu ketikan perintah telnet 192.168.4.1 (IP mikrotik). Jangan lupa juga untuk mengubah IP addressnya menjadi 192.168.4.2

• Kemudian login sebagai admin dan tanpa password

• Maka anda sudah bisa meremotenya

E. Meremote melalui WebFig

• Ubah IP client kalian menjadi 192.168.6.2 dan pastikan kalian terhubung dengan IP mikrotik(192.168.1.1)
• Jika sudah buka browser lalu ketikan pada alamat situs 192.168.6.1 (IP mikrotik). Login sebagai admin dan tanpa password.

• Lalu tunggu hingga proses login selesai

F. Meremote melalui HyperTerminal

•  Change IP client becomes 192.168.7.2. Then open the application Hyperterminal. In the New Connection fill Mikrotik as the name of the connection.
• Ubah IP client menjadi 192.168.7.2. Lalu buka aplikasi Hyperterminal. Pada bagian New Connection isikan Mikrotik sebagai nama dari koneksi tersebut. toko bunga di taman mini

• Lalu isikan IP mikrotik agar dapat terhubung ke mikrotik dengan port 23 dan protocol tcp/ip

•  and then login as admin without the password
• Kemudian login sebagai admin tanpa memakai password

•  then wait for login process has finish
• Lalu tunggu sampai login selesai
